3月28日消息,Intel将在今年晚些时候推出的超低功耗处理器Lunar Lake,现在第一次看到了它的验证测试平台,供调试之用的。
和之前官方展示的裸片一样,可以看到由三颗小芯片组成(其中一个应该是占位和保持形状的),一侧整合封装了两颗LPDDR5X内存,另外三个方向都有保护和固定用的金属边框。

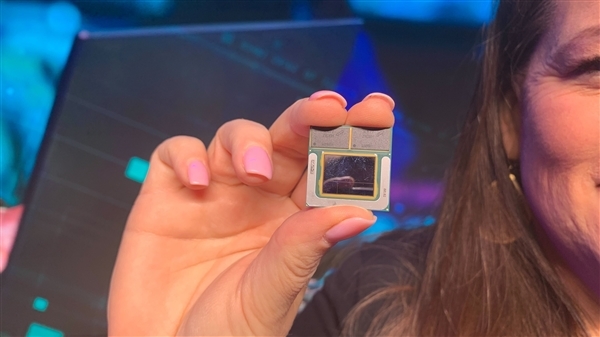

之前展示的样片

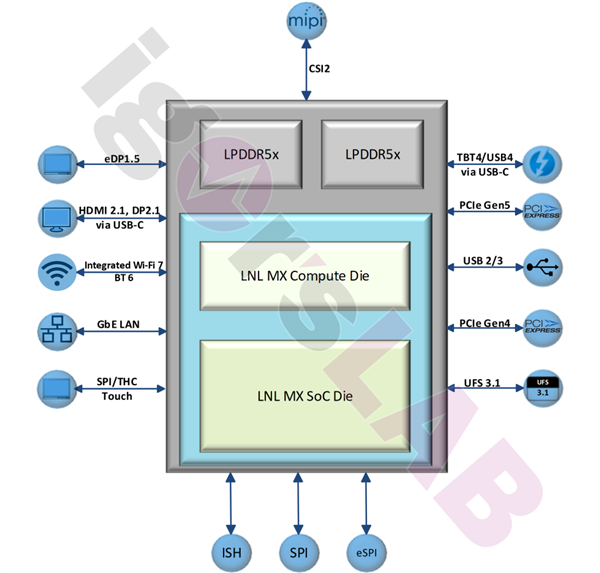

进一步消息确认,Lunar Lake包含MX Compute Die、MMX SoC Die两个分离式模块,其中前者的制造工艺并非Intel 20A,而是采用了台积电N3B,也就是3nm级别。
它包含4个Lion Cove架构的P核心、4个Skymont架构的E核心,都不支持超线程,也就是最多8核心8线程,也没有AVX-512指令集。

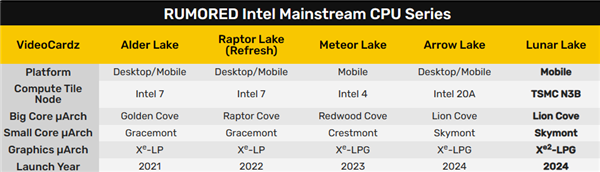

相比之下,横跨桌面和笔记本的Arrow Lake也是同样的架构,但采用Intel 20A工艺,规格和性能都高得多。
GPU核显部分,Lunar Lake升级到了第二代Battlemage架构的低功耗版本Xe2-LPG,最多8个Xe核心,但每个核心的流处理器或者说执行单元数量比第一代翻番,总计最多1024个。
根据内部测试,它的性能相比Meteor Lake最多可以再翻一倍,后者已经翻倍了。
Lunar Lake将在今年晚些时候发布,主打超低功耗领域,提供8W、30W两个级别。
